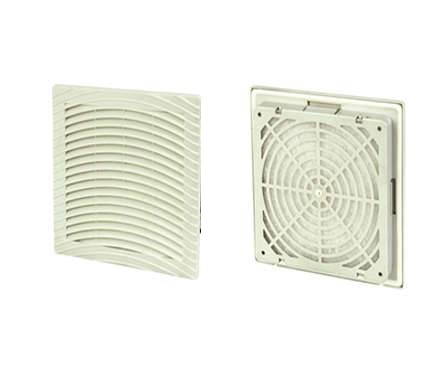

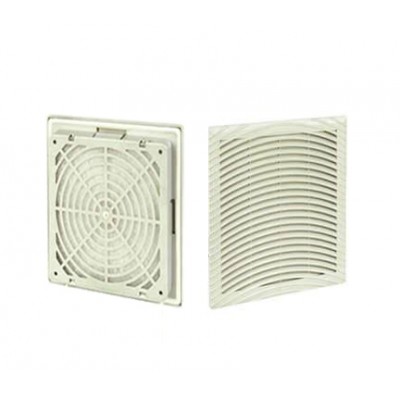

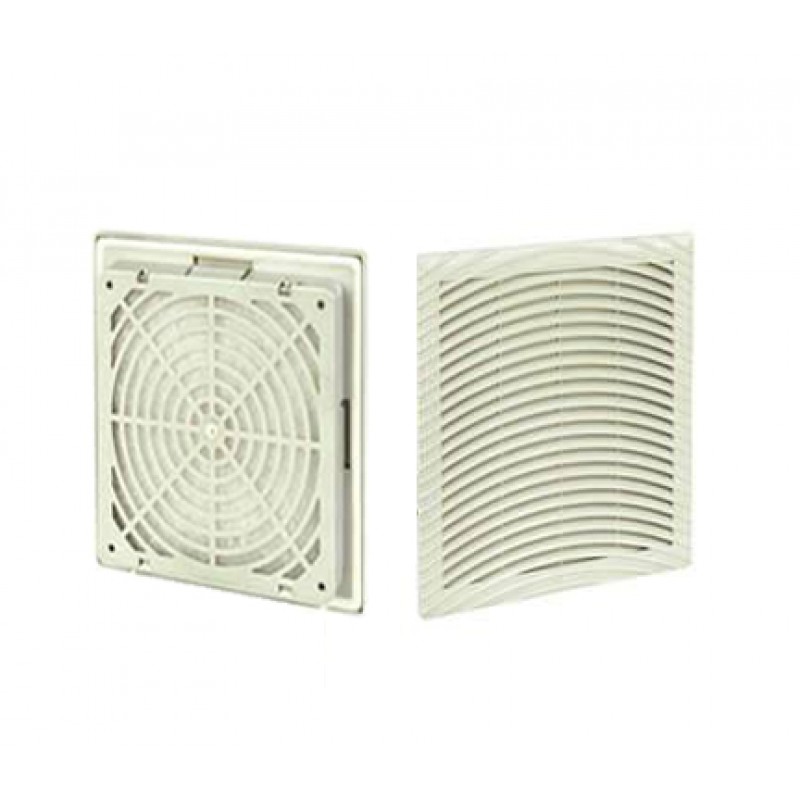

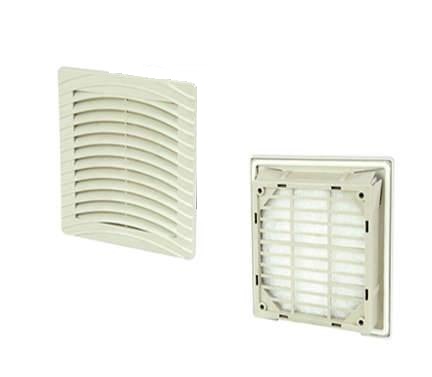

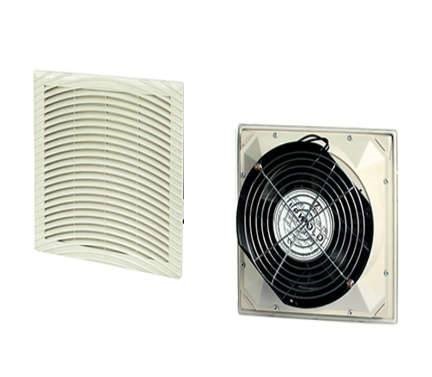

Предназначены для организации принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого для электронного оборудования температурного режима.

Необходимость в принудительной вентиляции шкафа или электрощита возникает, когда в нем смонтировано оборудование, выделяющее большое количество тепла, например: блоки питания, твердотельные реле, преобразователи частоты и т.д. Кроме вентиляции и охлаждения дополнительно выполняют фильтрацию воздуха, нагнетаемого внутрь шкафа. Это предотвращает скопление пыли и её попадание внутрь приборов.

Преимущества:

• Самое экономичное решение для отвода большого количества тепла из шкафов с целью поддержания оптимальной температуры и поддержания нормального режима функционирования устройств.
• Легкость монтажа и простота обслуживания.
• Степень защиты IP54.

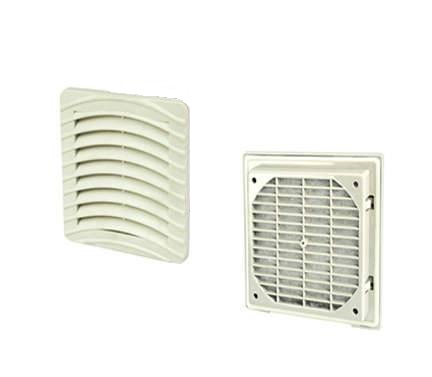

• Решетки выполнены из не распространяющего горение ABS пластика
• Фильтры изготовлены из синтетического моющегося материала, соответствующего классу G3 согласно ГОСТ Р 51251-99.

Установка:

• Рекомендуется всегда устанавливать вентиляторы так, чтобы они нагнетали воздух в нижнюю часть шкафа и комплектовать шкаф выходными фильтрами в верхней части.
• При выполнении принудительной вентиляции в шкафу следует учитывать, что установка выпускного фильтра того же размера, что и блок вентилятора с фильтром уменьшает реальную производительность вентилятора на 25-30%. Уменьшить падение производительности помогает установка двух фильтров или одного фильтра следующего в модельном ряду типоразмера. Дальнейшее увеличение площади выходного фильтра существенной прибавки производительности не дает.

Расчет номинала вентилятора:

Необходимый объемный поток воздуха вентилятора V(м3/ч) рассчитывается по формуле: V = f * Pv/DT, где: f–коэффициент зависимости от высоты местности над уровнем моря. Его значения приведены в таблице 1:

Таблица 1: Коэффициент зависимости от высоты местности над уровнем моря.

Pv - мощность рассеивания (Вт) которую выделяют электрические аппараты, установленные в шкафу. К источникам тепла относятся микропроцессорная техника, полупроводниковая техника, автоматы, контакторы и другие электрические аппараты, а так же провода, по которым течет электрический ток. DT - перепад температуры DT (oC) между желаемой температурой в шкафу Ti и ожидаемой температуры снаружи шкафа To высчитывается по формуле DT = Ti - To

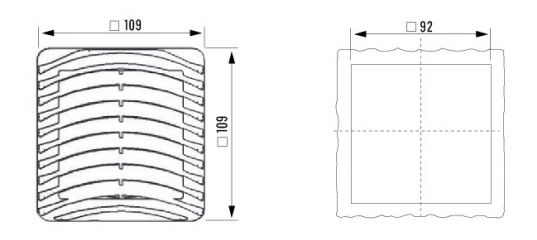

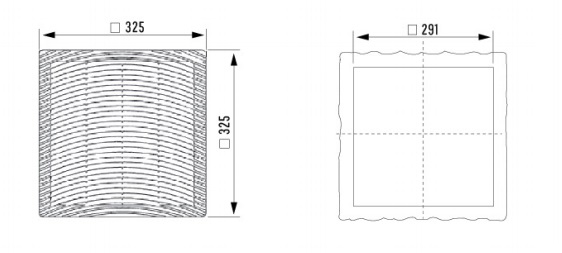

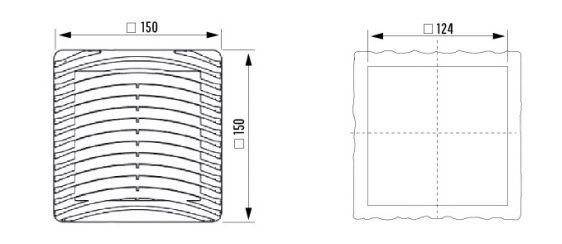

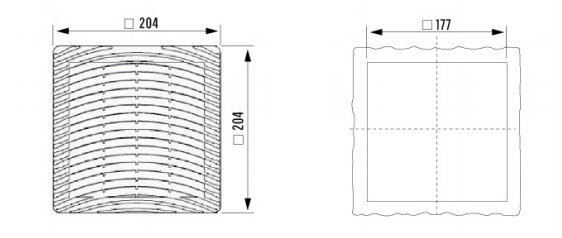

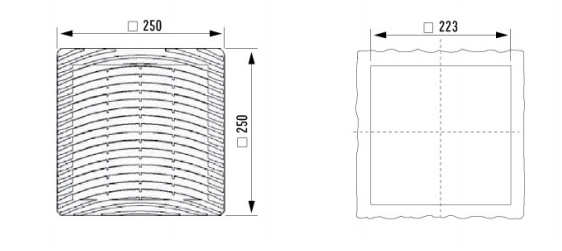

Технические характеристики выпускных решеток серии FK:
